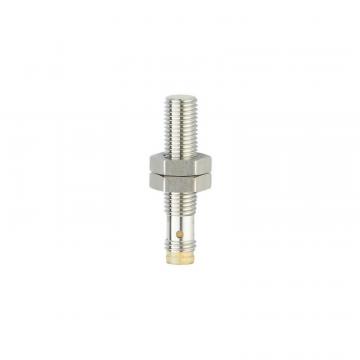

IEB3003BBPKG/V4A/K1/AS induktivní senzor

Induktivní senzor; M8 x 1 / L = 40 mm; Spínací vzdálenost 3 mm vazební vestavba; spínač; DC PNP; M8 konektorové provedení; IP 65; IP 66; IP 67; IP 68; IP 69K; (s řádně přišroubovanou ifm zásuvkou); 3-vodič; Okolní teplota -40...85 °C; Spínací frekvence 2000 Hz
Kód produktuIES200
DostupnostNedostupné
Cena celkem:vč. DPH
1 803 Kč
ks

Vlastnosti výrobku

Elektrické provedení        PNP

Výstupní funkce        spínač

Spínací vzdálenost [mm]        3

Pouzdro        Typ závitu

Rozměry [mm]        M8 x 1 / L = 40

Oblast nasazení

Speciální vlastnosti        Pozlacené kontakty; Zvýšená spínací vzdálenost; Korekční faktor = 1; Odolnost vůči elektromagnetickému poli

Aplikace        manipulace s materiálem; chlazený sklad / šokové zmrazení

Odolnost vůči elektromagnetickému poli        ano

Max. odolnost v magnetickém poli [mT]        300

Elektrická data

Provozní napětí [V]        10...30 DC

Proudový odběr [mA]        < 20

Třída krytí        III

Ochrana proti přepólování        ano

Výstupy

Elektrické provedení        PNP

Výstupní funkce        spínač

Max. úbytek napětí spínacího výstupu DC [V]        2,5

Trvalá proudová zatížitelnost na spínacím výstupu DC [mA]        100

Spínací frekvence DC [Hz]        2000

Ochrana proti zkratu        ano

Ochrana proti přetížení        ano

Měřící oblast

Spínací vzdálenost [mm]        3

Skutečná spínací vzdálenost Sr [mm]        3 ± 10 %

Pracovní vzdálenost [mm]        0...2,43

Zvýšená spínací vzdálenost        ano

Přesnost / odchylky

Korekční faktor        Ocel: 1 / Nerezová ocel: 1 / Mosaz: 1 / Hliník: 1 / Měď: 1

Hystereze [% z Sr]        3...15

Odchylka spínacího bodu [% z Sr]        -10...10

Korekční faktor = 1        ano

Okolní podmínky

Okolní teplota [°C]        -40...85

Krytí        IP 65; IP 66; IP 67; IP 68; IP 69K; (s řádně přišroubovanou ifm zásuvkou)

Schválení / zkoušky

Elektromagnetická kompatibilita (EMC)

EN 61000-4-2 ESD

4 kV CD / 8 kV AD

EN 61000-4-3 HF- ozářeno

10 V/m

EN 61000-4-4 Burst

2 kV

EN 61000-4-6 přenášeno vysokou frekvencí

10 V

EN 55011

třída B

Odolnost proti vibracím

EN 60068-2-6 Fc

20 g (10...3000 Hz) / 50 frekvenčních cyklů 1 oktáva za minutu ve 3 osách

Odolnost vůči rázům

EN 60068-2-27 Ea

100 g 11 ms půlsinovka; 3 rázy v každém směru tří souřadnicových os

Trvalá odolnost vůči rázům

EN 60068-2-27

40 g 6 ms; 4000 rázů v každém směru tří souřadnicových os

Rychlá změna teploty

EN 60068-2-14 Na

TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 cyklů

Test v solné komoře / solné mlze

EN 60068-2-52 Kb

stupeň přísnosti 5 (4 zkušební cykly)

MTTF [let]        561

V ceně obsahuje software        ano

Certifikát UL

Ta

-25...80 °C

Enclosure type

Type 1

Napěťové napájení

Limited Voltage/Current

Číslo schválení UL

A011

Číslo souboru UL

E174191

Mechanická data

Hmotnost [g]        14,4

Pouzdro        Typ závitu

Způsob vestavby        vazební vestavba

Rozměry [mm]        M8 x 1 / L = 40

Označení závitu        M8 x 1

Materiály        nerezová ocel (1.4404 / 316L); aktivní plocha: LCP bílá; LED okénko: PEI; upevňovací matice: nerezová ocel (1.4404 / 316L)

Utahovací moment [Nm]        A = 6 mm: 2 Nm; B: 5 Nm

Zobrazení / ovládací prvky

Zobrazení

Spínací stav

4 x 90° LED, žlutá

Příslušenství

Dodané položky

upevňovací matice: 2

Upozornění

Obsah balení        1 ks

Elektrické připojení - zástrčka

Připojení        konektorové provedení: 1 x M8; kódování: A; Kontakty: Pozlaceno

Parametry
