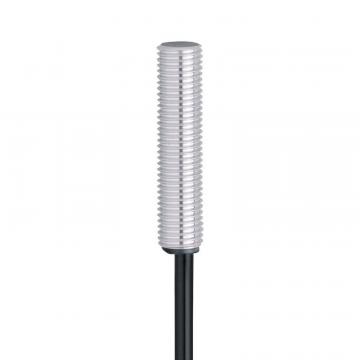

IEBC003BASKG induktivní senzor

Vlastnosti výrobku

Elektrické provedení        PNP/NPN

Výstupní funkce        spínač

Spínací vzdálenost [mm]        3

Pouzdro        Typ závitu

Rozměry [mm]        M8 x 1 / L = 37

Elektrická data

Provozní napětí [V]        10...30 DC

Proudový odběr [mA]        < 10; (pouze v 3-vodičovém provedení)

Třída krytí        III

Ochrana proti přepólování        ano

Výstupy

Elektrické provedení        PNP/NPN

Výstupní funkce        spínač

Max. úbytek napětí spínacího výstupu DC [V]        2,8

Minimání zátěžový proud [mA]        2; (pouze ve 2-vodičovém připojení)

Max. zbytkový proud [mA]        0,5; (pouze ve 2-vodičovém připojení)

Trvalá proudová zatížitelnost na spínacím výstupu DC [mA]        100

Spínací frekvence DC [Hz]        1000

Ochrana proti zkratu        ano

Typ ochrany proti zkratu        Taktovaný

Ochrana proti přetížení        ano

Měřící oblast

Spínací vzdálenost [mm]        3

Pracovní vzdálenost [mm]        0...2,4

Přesnost / odchylky

Korekční faktor        Ocel: 1 / Nerezová ocel: 0,7 / Mosaz: 0,5 / Hliník: 0,4 / Měď: 0,3

Hystereze [% z Sr]        1...15

Okolní podmínky

Okolní teplota [°C]        0...70

Krytí        IP 67

Schválení / zkoušky

Elektromagnetická kompatibilita (EMC)

EN 60947-5-2

MTTF [let]        1517

Certifikát UL

Ta

-25...80 °C

Enclosure type

Type 1

Napěťové napájení

Limited Voltage/Current

Číslo souboru UL

E174191

Mechanická data

Hmotnost [g]        51,5

Pouzdro        Typ závitu

Způsob vestavby        vazební vestavba

Rozměry [mm]        M8 x 1 / L = 37

Označení závitu        M8 x 1

Materiály        Mosaz potaženo bílým bronzem; aktivní plocha: LCP

Utahovací moment [Nm]        A = 5 mm: 1,5 Nm; B: 2 Nm

Zobrazení / ovládací prvky

Zobrazení

Spínací stav

1 x LED, žlutá

Příslušenství

Dodané položky

upevňovací matice: 2

Upozornění

Obsah balení        1 ks

Elektrické připojení

Připojení        Kabel: 2 m, PVC; 3 x 0,14 mm²
