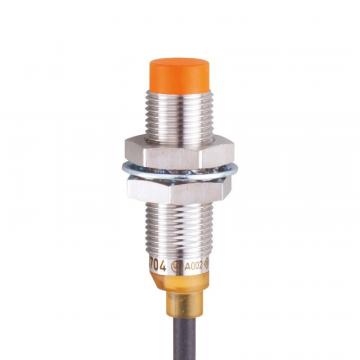

IFB3007-BPKG/2M/PUR Induktivní senzor

Vlastnosti výrobku

Elektrické provedení        PNP

Výstupní funkce        spínač

Spínací vzdálenost [mm]        7

Pouzdro        Typ závitu

Rozměry [mm]        M12 x 1 / L = 40

Oblast nasazení

Speciální vlastnosti        Zvýšená spínací vzdálenost

Aplikace        Průmyslové aplikace / průmyslová automatizace

Elektrická data

Provozní napětí [V]        10...30 DC

Proudový odběr [mA]        < 10

Třída krytí        III

Ochrana proti přepólování        ano

Výstupy

Elektrické provedení        PNP

Výstupní funkce        spínač

Max. úbytek napětí spínacího výstupu DC [V]        2,5

Trvalá proudová zatížitelnost na spínacím výstupu DC [mA]        100

Spínací frekvence DC [Hz]        700

Ochrana proti zkratu        ano

Ochrana proti přetížení        ano

Měřící oblast

Spínací vzdálenost [mm]        7

Skutečná spínací vzdálenost Sr [mm]        7 ± 10 %

Pracovní vzdálenost [mm]        0...5,67

Zvýšená spínací vzdálenost        ano

Přesnost / odchylky

Korekční faktor        Ocel: 1 / Nerezová ocel: 0,7 / Mosaz: 0,5 / Hliník: 0,4 / Měď: 0,3

Hystereze [% z Sr]        3...15

Odchylka spínacího bodu [% z Sr]        -10...10

Okolní podmínky

Okolní teplota [°C]        -40...85

Krytí        IP 65; IP 66; IP 67; IP 68; IP 69K

Schválení / zkoušky

Elektromagnetická kompatibilita (EMC)

EN 61000-4-2 ESD

4 kV CD / 8 kV AD

EN 61000-4-3 HF- ozářeno

10 V/m

EN 61000-4-4 Burst

2 kV

EN 61000-4-6 přenášeno vysokou frekvencí

10 V

EN 55011

třída B

Odolnost proti vibracím

EN 60068-2-6 Fc

20 g (10...3000 Hz) / 50 frekvenčních cyklů 1 oktáva za minutu ve 3 osách

Odolnost vůči rázům

EN 60068-2-27 Ea

100 g 11 ms půlsinovka; 3 rázy v každém směru tří souřadnicových os

Trvalá odolnost vůči rázům

EN 60068-2-27

40 g 6 ms; 4000 rázů v každém směru tří souřadnicových os

Rychlá změna teploty

EN 60068-2-14 Na

TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 cyklů

Test v solné komoře / solné mlze

EN 60068-2-52 Kb

stupeň přísnosti 5 (4 zkušební cykly)

MTTF [let]        829

Certifikát UL

Ta

-25...75 °C

Enclosure type

Type 1

Napěťové napájení

Limited Voltage/Current

Číslo schválení UL

A002

Číslo souboru UL

E174191

Mechanická data

Hmotnost [g]        74,4

Pouzdro        Typ závitu

Způsob vestavby        nevazební vestavba

Rozměry [mm]        M12 x 1 / L = 40

Označení závitu        M12 x 1

Materiály        Mosaz potaženo bílým bronzem; aktivní plocha: PBT oranžová; LED okénko: PEI; upevňovací matice: Mosaz potaženo bílým bronzem

Zobrazení / ovládací prvky

Zobrazení

Spínací stav

1 x LED, žlutá

Příslušenství

Dodané položky

upevňovací matice: 2

Ozubené kolo: 1, Nerezová ocel

Upozornění

Obsah balení        1 ks

Elektrické připojení

Připojení        Kabel: 2 m, PUR, Ø 4 mm; chování podle ECE R118 rev. 2; 3 x 0,34 mm²
