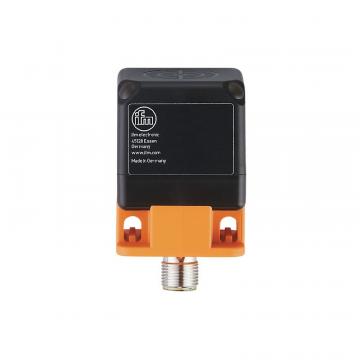

IMC3040-BPKG/K1/US-100-DPS Inductive sensor

Induktivní senzor; 40 x 40 x 54 mm; Spínací vzdálenost 40 mm nevazební vestavba; spínač; DC PNP; M12 konektorové provedení; IP 67; 3-vodič; Okolní teplota -25...70 °C; Spínací frekvence 200 Hz
Kód produktuIM5131
DostupnostNedostupné
Cena celkem:vč. DPH
1 823 Kč 1 823 Kč
ks

Vlastnosti výrobku

Elektrické provedení        PNP

Výstupní funkce        spínač

Spínací vzdálenost [mm]        40

Pouzdro        Kvádrové

Rozměry [mm]        40 x 40 x 54

Oblast nasazení

Speciální vlastnosti        Korekční faktor = 1; Odolnost vůči elektromagnetickému poli

Odolnost vůči elektromagnetickému poli        ano

Max. odolnost v magnetickém poli [mT]        300

Elektrická data

Provozní napětí [V]        10...36 DC

Proudový odběr [mA]        < 20

Třída krytí        II

Ochrana proti přepólování        ano

Výstupy

Elektrické provedení        PNP

Výstupní funkce        spínač

Max. úbytek napětí spínacího výstupu DC [V]        2,5

Trvalá proudová zatížitelnost na spínacím výstupu DC [mA]        200

Spínací frekvence DC [Hz]        200

Ochrana proti zkratu        ano

Typ ochrany proti zkratu        Taktovaný

Ochrana proti přetížení        ano

Měřící oblast

Spínací vzdálenost [mm]        40

Skutečná spínací vzdálenost Sr [mm]        40 ± 10 %

Pracovní vzdálenost [mm]        0...32,4

Přesnost / odchylky

Korekční faktor        Ocel: 1 / Nerezová ocel: 1 / Mosaz: 1 / Hliník: 1 / Měď: 1

Hystereze [% z Sr]        1...20

Odchylka spínacího bodu [% z Sr]        -10...10

Korekční faktor = 1        ano

Okolní podmínky

Okolní teplota [°C]        -25...70

Krytí        IP 67

Schválení / zkoušky

Elektromagnetická kompatibilita (EMC)

EN 61000-4-2 ESD

8 kV CD / 6 kV AD

EN 61000-4-3 HF- ozářeno

10 V/m

EN 61000-4-4 Burst

2 kV

EN 61000-4-5 Surge

0,5 kV line to line, Ri: 2 Ohm

EN 61000-4-6 přenášeno vysokou frekvencí

10 V

EN 55011

třída B

MTTF [let]        1161

Certifikát UL

Ta

-25...70 °C

Enclosure type

Type 1

Napěťové napájení

Class 2

Číslo souboru UL

E174191

Mechanická data

Hmotnost [g]        132,5

Pouzdro        Kvádrové

Aktivní plocha        5 volitelných pozic

Způsob vestavby        nevazební vestavba

Rozměry [mm]        40 x 40 x 54

Materiály        pouzdro: PA; aktivní plocha: PA černá; koncová krytka: PA; svorka: oranžová; Šroub: ušlechtilá ocel 1.4567 (V2A)

Zobrazení / ovládací prvky

Zobrazení

Spínací stav

1 x LED, žlutá

Provoz

1 x LED, zelená

Upozornění

Obsah balení        1 ks

Elektrické připojení - zástrčka

Připojení        konektorové provedení: 1 x M12; kódování: A; Uzamčení: uzamčení, otočný, nerezová ocel (1.4404 / 316L)

Parametry
