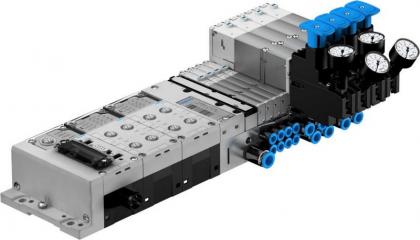

MPA-FB-VI Ventilový terminál

Technické údaje

Elektrické ovládání

průmyslová síť

Elektrický systém vst./výst.

ano

Typ terminálu

32

Provozní médium

stlačený vzduch podle ISO 8573-1:2010 [7:4:4]

Upozornění k provoznímu/řídicímu médiu

mazaný provoz je možný (od mazání pak již nelze upustit)

Teplota média

-5 °C ... 50 °C

Okolní teplota

-5 °C ... 50 °C

Skladovací teplota

-20 °C ... 40 °C

Relativní vlhkost vzduchu

max. 90 % při 40 °C

Stupeň krytí

IP67

Třída odolnosti korozi KBK

1 - nízké nároky na odolnost korozi

Provozní tlak

-0.09 MPa ... 1 MPa

Provozní tlak

-0.9 bar ... 10 bar

Řídicí tlak, MPa

0.3 MPa ... 0.8 MPa

Řídicí tlak

3 bar ... 8 bar

Shoda s LABS

VDMA24364-B1/B2-L

Značka CE (viz prohlášení o shodě)

podle směrnice EU-EMV

podle směrnice EU pro ochranu proti výbuchu (ATEX)

podle směrnice EU-RoHS

Značka UKCA (viz prohlášení o shodě)

podle předpisů UK pro EMC

podle předpisů UK EX

podle předpisů UK RoHS

Značka KC

KC-EMC

Certifikát

RCM Mark

c UL us - Recognized (OL)

Ochrana proti výbuchu

zóna 1 (UKEX)

zóna 2 (ATEX)

zóna 21 (UKEX)

Kategorie ATEX pro plyny

II 3G

Ochrana proti výbuchu, certifikát mimo EU

EPL Db (GB)

EPL Gb (GB)

Typ ochrany proti výbuchu plynu

Ex nA IIC T4 Gc

Teplota prostředí s nebezpečím výbuchu

-5 °C <= Ta <= +50 °C

Úřad, který vydal certifikát

DNV 15.0193 X

Upozornění k materiálu

v souladu s RoHS

Konstrukce ventilového terminálu

modulární, lze kombinovat velikosti ventilů

Max. počet pozic pro ventily

64

Max. počet tlakových zón

17

Druh ovládání

elektrick.

Funkce ventilu

2/2, v klidu uzavřen, monostabil.

2x3/2, uzavřen, monostabilní

2x 3/2, v klidu otevřen, monostabilní

2x3/2, otevřen/uzavřen, monostabilní

třícestný proporcionální redukční ventil

3/2, v klidu uzavř., monostabil.

3/2, v klidu otevřen, monostabilní

5/2, bistabilní

5/2 monostabilní

5/3, ve stř. poloze pod tlakem

5/3, ve stř. pol. odvětráno

5/3, ve stř poloze uzavřený

Konstrukce

pístové šoupátko

Sedlový ventil s vratnou pružinou

Velikost ventilu

14 mm

Napájení řídicím tlakem

vnějš.

interní

Max. normální jmenovitý průtok

360 l/min pro 10 mm

550 l/min v případě 14 mm

700 l/min pro 20 mm

Vhodnost pro podtlak

ano

Ploché tlumiče hluku

jednostranný

Pneumatický pracovní výstup

M7

G1/8

QS-4

QS-6

QS-8

QS-3/16

QS-1/4

QS-5/16

Indikace stavu signálu

LED

Jmenovité provozní napětí DC

24 V

Přípustné výkyvy napětí

+/- 25 %
