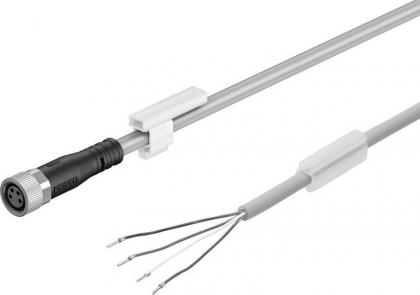

NEBU-M8G4-K-5-LE4 Spojovací kabel

Technické údaje

Odpovídá normám

Barvy vodičů a čísla přípojek podle EN 60947-5-2

EN 61076-2-104

Ochrana proti výbuchu

dbejte na upozornění v osvědčení

zóna 2 (ATEX)

zóna 22 (ATEX)

Označení vedení

se 2x držáky popisových štítků

Hmotnost výrobku

138 g

Elektrické připojení 1, funkce

strana koncových zařízení

Elektrické připojení 1, konstrukce

kulat.

Elektrické připojení 1, druh připojení

zásuvka

Elektrické připojení 1, výstup kabelu

přím.

Elektrické připojení 1, připojovací technika

M8x1, kódování A podle EN 61076-2-104

Elektrické připojení 1, počet pinů/vodičů

4

Elektrické připojení 1, obsazené piny/vodiče

4

Elektrické připojení 1, způsob upevnění

aretace šroubem

Elektrické připojení 1, schéma zapojení

00991872

Elektrické připojení 2, funkce

strana řízení

Elektrické připojení 2, druh připojení

kabel

Elektrické připojení 2, připojovací technika

volné konce vodičů

Elektrické připojení 2, počet pinů/žil

4

Elektrické připojení 2, obsazené piny/žíly

4

Rozsah provozního napětí, DC

0 V ... 30 V

Rozsah napájecího napětí AC

0 V ... 30 V

Proudová zatížitelnost při 40 °C

3 A

Odolnost nárazům napětí

0.8 kV

Délka kabelu

5 m

Vlastnosti kabelu

standard

Podmínky testu kabelů

odolnost střídavému namáhání ohybem: podle normy Festo

zkušební podmínky na vyžádání

energetický řetěz: >5 milionů cyklů, poloměr ohybu 75 mm

Poloměr ohybu, pevné uložení kabelu

14 mm

Poloměr ohybu, pohyblivé uložení kabelu

46 mm

Průměr kabelu

4.5 mm

Tolerance průměru kabelu

± 0,1 mm

Konstrukce kabelu

4x 0,25 mm²

Jmenovitý průřez vodičem

0.25 mm²

Stupeň krytí

IP65

IP68

IP69K

Upozornění ke stupni krytí

v namontovaném stavu

Zvláštní vlastnosti

odolné oleji

Okolní teplota

-25 °C ... 70 °C

Teplota okolí při pohyblivém uložení kabelu

-5 °C ... 70 °C

Značka CE (viz prohlášení o shodě)

podle směrnice EU-RoHS

Značka UKCA (viz prohlášení o shodě)

podle předpisů UK RoHS

Shoda s LABS

VDMA24364-B2-L

Upozornění k materiálu

v souladu s RoHS

bez halogenů

bez esterů kyseliny fosforečné

Třída znečištění

3

Třída odolnosti korozi KBK

2 - mírné nároky na odolnost korozi

Materiál pláště kabelu

TPE-U(PUR)

Barva pláště kabelu

šedá

Materiál tělesa

TPE-U(PUR)

Barva tělesa

černá

Materiál aretace šroubu

Mosaz, poniklovaná

Materiál těsnění

NBR

Materiál nástrčných kontaktů

slitina mědi, pozlaceno

Materiál izolační dutinky

PP
