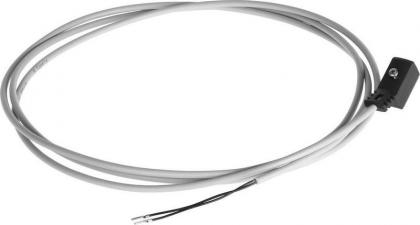

NEBV-Z4WA2L-R-E-2.5-N-LE2-S1 Spojovací kabel

Technické údaje

Indikace stavu signálu

žlutá LED

Dodatečné funkce

omezení přídržného proudu

ochranné zapojení

Označení vedení

bez popisových štítků

Četnost připojování

50

Hmotnost výrobku

50 g

Elektrické připojení 1, funkce

strana koncových zařízení

Elektrické připojení 1, konstrukce

hranat.

Elektrické připojení 1, druh připojení

zásuvka

Elektrické připojení 1, výstup kabelu

úhl.

Elektrické připojení 1, připojovací technika

Schéma rozhraní ZC, metrický šroub

Elektrické připojení 1, počet pinů/vodičů

2

Elektrické připojení 1, obsazené piny/vodiče

2

Elektrické připojení 1, způsob upevnění

na elektromagnetický ventil s centrálním šroubem M2

Elektrické připojení 1, schéma zapojení

00995625

Elektrické připojení 2, funkce

strana řízení

Elektrické připojení 2, druh připojení

kabel

Elektrické připojení 2, připojovací technika

volné konce vodičů

Elektrické připojení 2, počet pinů/žil

2

Elektrické připojení 2, obsazené piny/žíly

2

Rozsah provozního napětí, DC

20.4 V ... 26.4 V

Jmenovité provozní napětí DC

24 V

Odolnost nárazům napětí

2.4 kV

Ochrana proti přepólování

bipolární

Připojení ochranného vodiče

není k dispozici

Délka kabelu

2.5 m

Vlastnosti kabelu

vhodné do energetických řetězů

Podmínky testu kabelů

zkušební podmínky na vyžádání

Poloměr ohybu, pohyblivé uložení kabelu

29 mm

Průměr kabelu

2.9 mm

Tolerance průměru kabelu

± 0,1 mm

Konstrukce kabelu

2x 0,14 mm²

Jmenovitý průřez vodičem

0.14 mm²

Stupeň krytí

IP65

Upozornění ke stupni krytí

v namontovaném stavu

Okolní teplota

-10 °C ... 50 °C

Značka CE (viz prohlášení o shodě)

podle směrnice EU-EMV

podle směrnice EU-RoHS

Značka UKCA (viz prohlášení o shodě)

podle předpisů UK pro EMC

podle předpisů UK RoHS

Shoda s LABS

VDMA24364-B2-L

Upozornění k materiálu

v souladu s RoHS

Třída znečištění

3

Třída odolnosti korozi KBK

3 - silné nároky na odolnost korozi

Materiál pláště kabelu

TPE-U(PUR)

Barva pláště kabelu

šedá

Materiál tělesa

TPE-U(PU)

Barva tělesa

černá

Materiál šroubů

ušlechtilá ocel

Materiál nástrčných kontaktů

slitina mědi, pocínováno

Materiál izolační dutinky

PP
