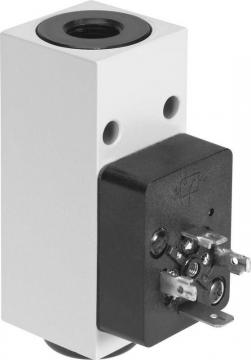

PEV-1/4-B-OD Tlakové spínače

Kód produktu175250
DostupnostNedostupné
Cena celkem:vč. DPH
5 451 Kč
ks

Technické údaje

Odpovídá normám

EN 60947-5-1

Symbol

00991471

Certifikát

CCC

Značka CE (viz prohlášení o shodě)

podle směrnice EU pro nízká napětí

Značka UKCA (viz prohlášení o shodě)

podle předpisů UK pro elektrické provozní prostředky

Ochrana proti výbuchu

dbejte na upozornění v osvědčení

zóna 1 (ATEX)

zóna 2 (ATEX)

zóna 21 (ATEX)

zóna 22 (ATEX)

Upozornění k materiálu

v souladu s RoHS

Měřená veličina

relativní tlak

Metoda měření

pneumaticko-elektrický převodník tlaku

Provozní tlak

0.1 MPa ... 1.2 MPa

Provozní tlak

1 bar ... 12 bar

Provozní médium

stlačený vzduch podle ISO 8573-1:2010 [7:-:-]

voda

Upozornění k provoznímu/řídicímu médiu

mazaný provoz je možný (od mazání pak již nelze upustit)

Teplota média

-20 °C ... 80 °C

Okolní teplota

-20 °C ... 80 °C

Funkce spínacího prvku

přepínací kontakt

Max. frekvence spínání

3 Hz

Max. napětí spínacího výstupu, AC

250 V

Max. napětí spínacího výstupu DC

125 V

Max. výstupní proud

5000 mA

Minimální proud zátěže

1 mA při 24 V

10 mA při 10 V

100 mA při 5V

Kategorie spotřebiče - indukční zatížení

AC-14

DC-13

Kategorie spotřebiče - ohmické zatížení

AC-12

DC-12

Elektrické připojení

tvar A

konektor

podle DIN 43650

čtyřhranný tvar

Způsob upevnění

s průchozí dírou

Montážní poloha

libovoln.

Pneumatické připojení

G1/4

Hmotnost výrobku

194 g

Materiál tělesa

tlakový odlitek z hliníku

Materiál spínacího kontaktu

stříbrná

Indikace stavu sepnutí

žlutá LED

Rozsah nastavení prahových hodnot

1 bar ... 12 bar

Stupeň krytí

IP65

Třída odolnosti korozi KBK

2 - mírné nároky na odolnost korozi

Shoda s LABS

VDMA24364-B1/B2-L

Parametry
  • Záruka: 24 měs.
