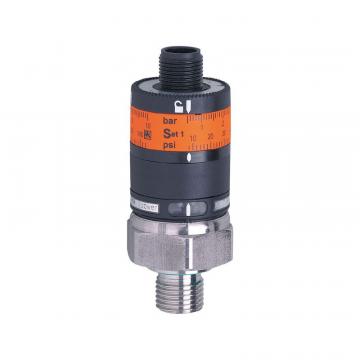

PK-250-SFG14-PSPKG/US/ /W Tlakový senzor s intuitivním nastavením spínacího bodu

Kód produktuPK5521
DostupnostNedostupné
Cena celkem:vč. DPH
4 704 Kč 4 704 Kč
ks

Vlastnosti výrobku

Počet vstupů a výstupů        Po digitálních výstupů: 1

Měřící rozsah

0...250 bar

0...3625 psi

Procesní připojení        závitové připojení G 1/4 vnější závit Vnitřní závit:M5

Oblast nasazení

Aplikace        pro průmyslové nasazení

Média        kapalná a plynná média

Teplota média [°C]        -25...80

Min. destrukční tlak

1000 bar

14500 psi

Odolnost proti tlaku

400 bar

5800 psi

Druh tlaku        relativní tlak

Elektrická data

Provozní napětí [V]        9,6...32 DC

Proudový odběr [mA]        < 25

Min. izolační odpor [MΩ]        100; (500 V DC)

Třída krytí        III

Ochrana proti přepólování        ano

Vstupy / výstupy

Počet vstupů a výstupů        Po digitálních výstupů: 1

Výstupy

Celkový počet výstupů        1

Výstupní signál        spínací signál

Elektrické provedení        PNP

Po digitálních výstupů        1

Výstupní funkce        spínač

Max. úbytek napětí spínacího výstupu DC [V]        2

Trvalá proudová zatížitelnost na spínacím výstupu DC [mA]        500

Spínací frekvence DC [Hz]        100

Ochrana proti zkratu        ano

Typ ochrany proti zkratu        Taktovaný

Ochrana proti přetížení        ano

Měřící / nastavovací rozsah

Měřící rozsah

0...250 bar

0...3625 psi

Spínací bod SP

7,5...250 bar

109...3625 psi

Hystereze

5 bar

72 psi

Přesnost / odchylky

Přesnost spínacího bodu [% z koncové hodnoty]        < ± 2,5; (přesnost nastavení)

Opakovací přesnost [% z koncové hodnoty]        < ± 0,5; (při teplotních výchylkách < 10 K)

Odchylka od charakteristiky [% z koncové hodnoty]        < ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = BFSL; LS = Nastavení mezního bodu)

Teplotní drift na 10 K        < ± 0,5

Software / programování

Nastavení spínacího bodu        nastavovací kroužek

Okolní podmínky

Okolní teplota [°C]        -25...80

Skladovací teplota [°C]        -40...100

Krytí        IP 67

Schválení / zkoušky

Elektromagnetická kompatibilita (EMC)

DIN EN 61000-6-2

DIN EN 61000-6-3

Odolnost vůči rázům

DIN IEC 68-2-27

50 g (11 ms)

Odolnost proti vibracím

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [let]        511

Směrnice pro tlaková zařízení        Správná technická praxe; lze použít pro kapaliny skupiny 2; kapaliny skupiny 1 na vyžádání

Mechanická data

Hmotnost [g]        97,4

Materiály        PBT; PC; FKM; nerezová ocel (1.4404 / 316L)

Materiál, který je v kontaktu s médiem        nerezová ocel (1.4404 / 316L); FKM

Min. tlakových cyklů        50 millionů

Utahovací moment [Nm]        25

Procesní připojení        závitové připojení G 1/4 vnější závit Vnitřní závit:M5

Integrovaný omezovací prvek        ne (lze dovybavit)

Zobrazení / ovládací prvky

Zobrazení

Provoz

LED, zelená

Spínací stav

LED, žlutá

S měřítkem        ano

Upozornění

Obsah balení        1 ks

Elektrické připojení

Připojení        konektorové provedení: 1 x M12; kódování: A

Parametry
