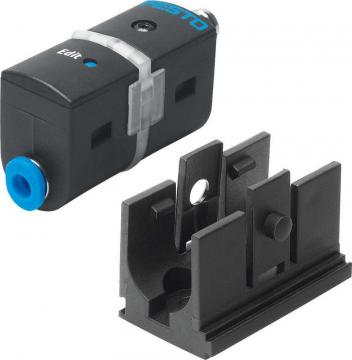

SDE5- Čidlo tlaku

Technické údaje

Certifikát

RCM Mark

c UL us - Recognized (OL)

Značka CE (viz prohlášení o shodě)

podle směrnice EU-EMV

podle směrnice EU-RoHS

Značka UKCA (viz prohlášení o shodě)

podle předpisů UK pro EMC

podle předpisů UK RoHS

Upozornění k materiálu

v souladu s RoHS

Měřená veličina

diferenciální tlak

relativní tlak

Metoda měření

piezorezistivní čidlo tlaku

Rozsah měření tlaku, počáteční hodnota

-1 bar

Koncová hodnota rozsahu měřeného tlaku

10 bar

Provozní médium

stlačený vzduch podle ISO 8573-1:2010 [7:4:4]

Upozornění k provoznímu/řídicímu médiu

je možný mazaný provoz

Teplota média

0 °C ... 50 °C

Okolní teplota

0 °C ... 50 °C

Opakovatelná přesnost v ± % FS

0.3 %FS

Teplotní součinitel v ± % FS/K

0.05 %FS/K

Spínací výstup

NPN

PNP

Spínací funkce

komparátor úseku

libovolně programovatelné

prahová hodnota s pevnou hysterezí

prahová hodnota s proměnnou hysterezí

Funkce spínacího prvku

rozpínací

spínací kontakt

lze přepínat

Max. výstupní proud

100 mA

Analogový výstup

0 - 10 V

Výstupní charakteristika, počáteční hodnota

0 V

Výstupní charakteristika, konečná hodnota

10 V

Přesnost analogového výstupu v ± % FS

3 %FS

Chyba linearity v ± % FS

0.3 %FS

Odolnost zkratu

ano

Rozsah provozního napětí, DC

15 V ... 30 V

Ochrana proti přepólování

pro všechny elektrické přípojky

Elektrické připojení

kabel

konektor

Délka kabelu

2.5 m

Způsob upevnění

s příslušenstvím

Montážní poloha

libovoln.

Pneumatické připojení

QS-4

QS-6

QS-5/32

QS-1/4

Hmotnost výrobku

19 g ... 47 g

Materiál tělesa

PA

POM

Indikace provozuschopnosti

LED

Stupeň krytí

IP40

Třída odolnosti korozi KBK

2 - mírné nároky na odolnost korozi

Shoda s LABS

VDMA24364-B1/B2-L
