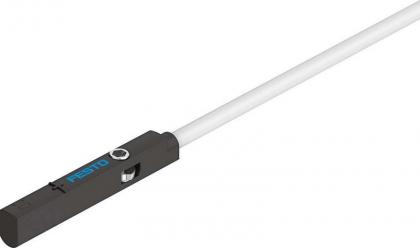

Technické údaje
Tvar
do kulaté drážky
Odpovídá normám
EN 60947-5-2
Symbol
00991619
Certifikát
RCM Mark
Značka CE (viz prohlášení o shodě)
podle směrnice EU-EMV
podle směrnice EU-RoHS
Značka UKCA (viz prohlášení o shodě)
podle předpisů UK pro EMC
podle předpisů UK RoHS
Zvláštní vlastnosti
odolné oleji
Upozornění k materiálu
v souladu s RoHS
bez halogenů
Upozornění k použití
Podpora / přehled pohon-čidlo „čidlo vhodné k pohonu“
Měřená veličina
poloha
Princip měření
magnetické jazýčkové relé
Okolní teplota
-40 °C ... 70 °C
Opakovatelná přesnost
0.2 mm
Spínací výstup
kontaktní bipolární
Funkce spínacího prvku
spínací kontakt
Čas sepnutí
1.2 ms
Vypínací čas
1 ms
Max. frekvence spínání
50 Hz
Max. výstupní proud
300 mA
Max. výstupní proud v upevňovacích sadách
50 mA
Max. spínaný výkon AC
9 VA
Max. spínaný výkon DC
9 W
Max. spínaný výkon DC v upevňovacích sadách
1.5 W
Max. spínaný výkon, AC, v upevňovacích sadách
1.5 VA
Úbytek napětí
1.5 V
Odolnost zkratu
ne
Odolnost přetížení
není k dispozici
Jmenovité provozní napětí DC
24 V
Rozsah napájecího napětí AC
5 V ... 30 V
Rozsah provozního napětí, DC
5 V ... 30 V
Ochrana proti přepólování
ne
Elektrické připojení 1, druh připojení
kabel s konektorem
Elektrické připojení 1, připojovací technika
M8x1, kódování A podle EN 61076-2-104
Elektrické připojení 1, počet pinů/vodičů
3
Elektrické připojení 1, způsob upevnění
aretace šroubem
Elektrické připojení 1, schéma zapojení
00991155
Směr připojení vývodu
podéln.
Podmínky testu kabelů
odolnost střídavému namáhání ohybem: podle normy Festo
zkušební podmínky na vyžádání
energetický řetěz: >5 milionů cyklů, poloměr ohybu 28 mm
torzní pevnost: > 300 000 cyklů, ±270° / 0,1 m
Délka kabelu
0.3 m
Vlastnosti kabelu
vhodné do energetických řetězů / pro roboty
Materiál pláště kabelu
TPE-U(PUR)
Způsob upevnění
přišroubováno
lze shora nasadit do drážky
Max. utahovací moment
0.4 Nm
Montážní poloha
libovoln.
Hmotnost výrobku
6.7 g
Materiál tělesa
zesílený PA
silně legovaná nerezová ocel
Indikace stavu sepnutí
žlutá LED
Teplota okolí při pohyblivém uložení kabelu
-20 °C ... 70 °C
Stupeň krytí
IP65
IP68
Shoda s LABS
VDMA24364-B2-L
