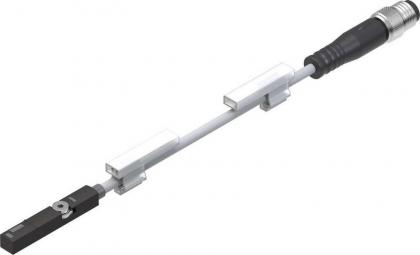

SME-8M-DS-24V-K-0,3-M8D Přibližovací čidlo

Technické údaje

Symbol

00991619

Certifikát

RCM Mark

c UL us - Listed (OL)

Značka CE (viz prohlášení o shodě)

podle směrnice EU-EMV

podle směrnice EU-RoHS

Značka UKCA (viz prohlášení o shodě)

podle předpisů UK pro EMC

podle předpisů UK RoHS

Zvláštní vlastnosti

odolné oleji

Upozornění k materiálu

v souladu s RoHS

Princip měření

magnetické jazýčkové relé

Okolní teplota

-40 °C ... 70 °C

Spínací výstup

kontaktní bipolární

Funkce spínacího prvku

spínací kontakt

Max. výstupní proud

500 mA

Max. výstupní proud v upevňovacích sadách

80 mA

Max. spínaný výkon AC

10 VA

Max. spínaný výkon DC

10 W

Max. spínaný výkon DC v upevňovacích sadách

2.4 W

Max. spínaný výkon, AC, v upevňovacích sadách

2.4 VA

Úbytek napětí

1.17 V

Odolnost zkratu

ne

Odolnost přetížení

není k dispozici

Rozsah napájecího napětí AC

5 V ... 30 V

Rozsah provozního napětí, DC

5 V ... 30 V

Ochrana proti přepólování

ne

Elektrické připojení 1, druh připojení

kabel s konektorem

Elektrické připojení 1, připojovací technika

M8x1, kódování A podle EN 61076-2-104

Elektrické připojení 1, počet pinů/vodičů

3

Elektrické připojení 1, způsob upevnění

aretace šroubem

Elektrické připojení 1, schéma zapojení

00991155

Směr připojení vývodu

podéln.

Podmínky testu kabelů

odolnost střídavému namáhání ohybem: podle normy Festo

zkušební podmínky na vyžádání

energetický řetěz: >5 milionů cyklů, poloměr ohybu 75 mm

Délka kabelu

0.3 m

Vlastnosti kabelu

standardní + do energetických řetězů

Materiál pláště kabelu

TPE-U(PUR)

Způsob upevnění

přišroubováno

lze shora nasadit do drážky

Hmotnost výrobku

8.9 g

Materiál tělesa

mosaz, poniklováno

PA

TPE-U(PUR)

silně legovaná nerezová ocel

Indikace stavu sepnutí

žlutá LED

Teplota okolí při pohyblivém uložení kabelu

-5 °C ... 70 °C

Stupeň krytí

IP65

IP68

Shoda s LABS

VDMA24364-B2-L
