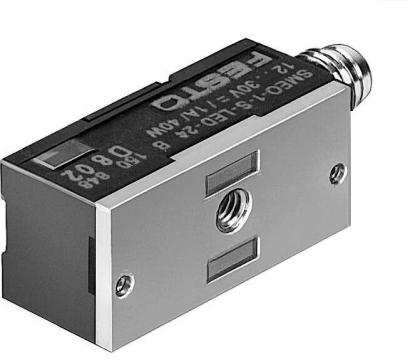

SMEO-1-S-LED-24-B Přibližovací spínač

Technické údaje

Tvar

hranatý tvar

Symbol

00991148

Certifikát

RCM Mark

Značka CE (viz prohlášení o shodě)

podle směrnice EU-EMV

podle směrnice EU-RoHS

Značka UKCA (viz prohlášení o shodě)

podle předpisů UK pro EMC

podle předpisů UK RoHS

Upozornění k materiálu

v souladu s RoHS

Měřená veličina

poloha

Princip měření

magnetické jazýčkové relé

Okolní teplota

-20 °C ... 70 °C

Opakovatelná přesnost

0.2 mm

Spínací výstup

kontaktní bipolární

Funkce spínacího prvku

spínací kontakt

Čas sepnutí

0.5 ms

Max. výstupní proud

1000 mA

Max. spínaný výkon AC

27 VA

Max. spínaný výkon DC

27 W

Odolnost zkratu

ne

Odolnost přetížení

není k dispozici

Rozsah napájecího napětí AC

12 V ... 27 V

Rozsah provozního napětí, DC

12 V ... 27 V

Ochrana proti přepólování

ne

Elektrické připojení 1, druh připojení

konektor

Elektrické připojení 1, připojovací technika

M8x1, kódování A podle EN 61076-2-104

Elektrické připojení 1, počet pinů/vodičů

3

Elektrické připojení 1, schéma zapojení

00991155

Směr připojení vývodu

podéln.

Způsob upevnění

s příslušenstvím

Montážní poloha

libovoln.

Hmotnost výrobku

20 g

Barva tělesa

černá

Materiál tělesa

epoxidová pryskyřice

PET

ocel

tlakový odlitek ze zinku

Indikace stavu sepnutí

žlutá LED

Teplota okolí při pohyblivém uložení kabelu

-5 °C ... 70 °C

Stupeň krytí

IP67

Shoda s LABS

VDMA24364-B2-L
